R & D Interférométrie Solaire du CNES
Plan triennal 1998-2000
Projet SOLARNET
Interféromètres de mesure de phase
|
|
|
CAHIER DES CHARGES
RELATIF A LA REALISATION DES INTERFEROMETRES DE MESURE DE PHASE
EN OPTIQUE ADHEREE
Préparé Par:
Le Chef de Projet SOLARNET :
M. DERRIEN
Le Responsable de Projet SOLARNET :
L. DAMÉ
2 Description du projet - performances requises
3 delais – Resultats, documents fournis
4 Cout de fabrication – conditions financieres
5 ANNEXE 1 – analyse des elements du bloc adhere
6 Annexe 2 – DIMENSIONS, tolerances, traitements(PDF 297Ko)
7 annexe 3 – MEthodes de controle du bloc adhere (PDF 27Ko)
Ce
document constitue le Cahier des Charges de la réalisation des interféromètres
de références en optique adhérée du projet SOLARNET. Ce bloc adhéré est prévu
dans un but de miniaturisation de la partie réalisant la mesure de la phase

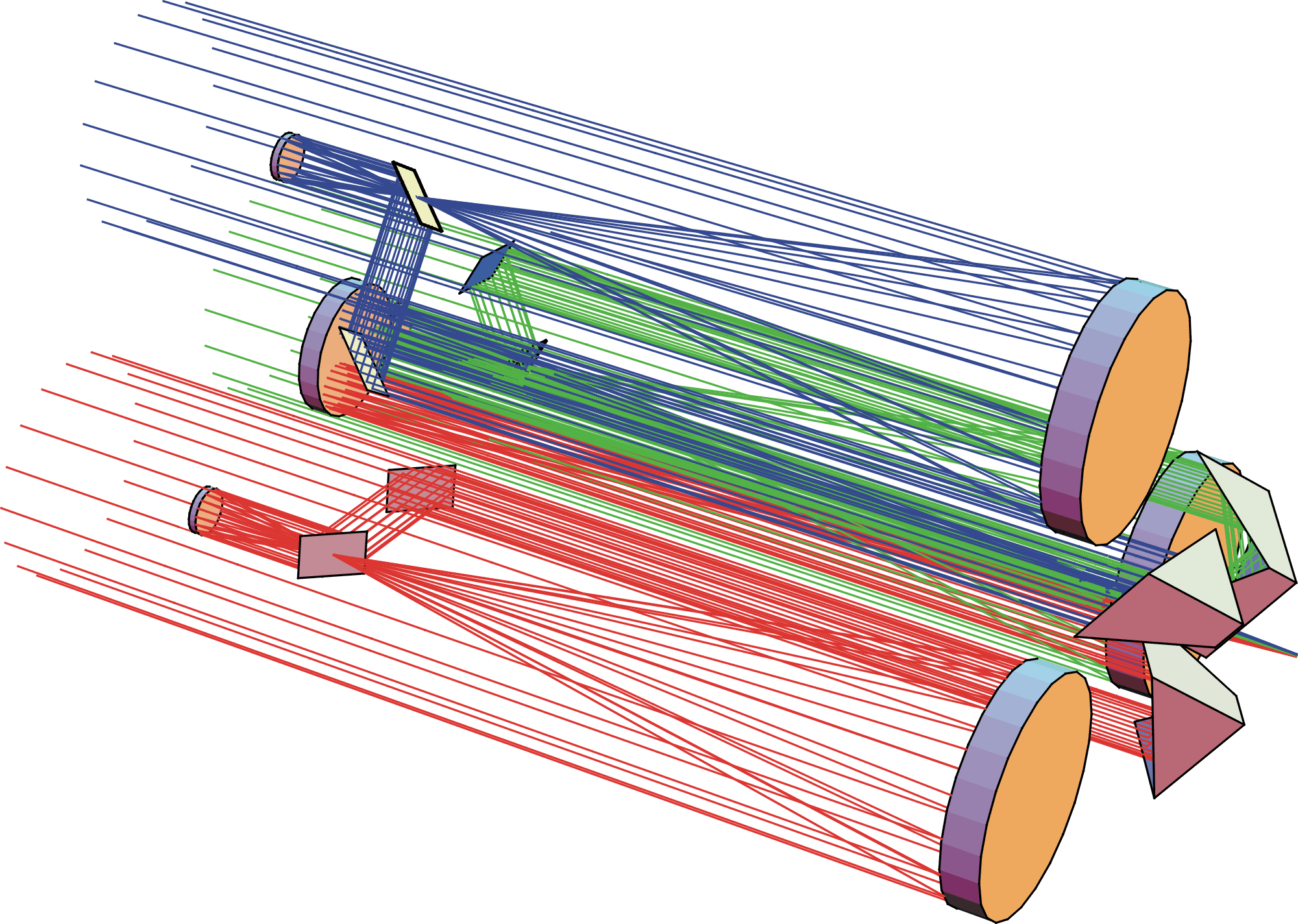

optique entre les faisceaux de 3 télescopes afocaux élémentaires.
Ce cahier des charges est soumis au titulaire pour
accord sur les conditions de fabrications et de prix. Après accord, une
commande pourra être passée.

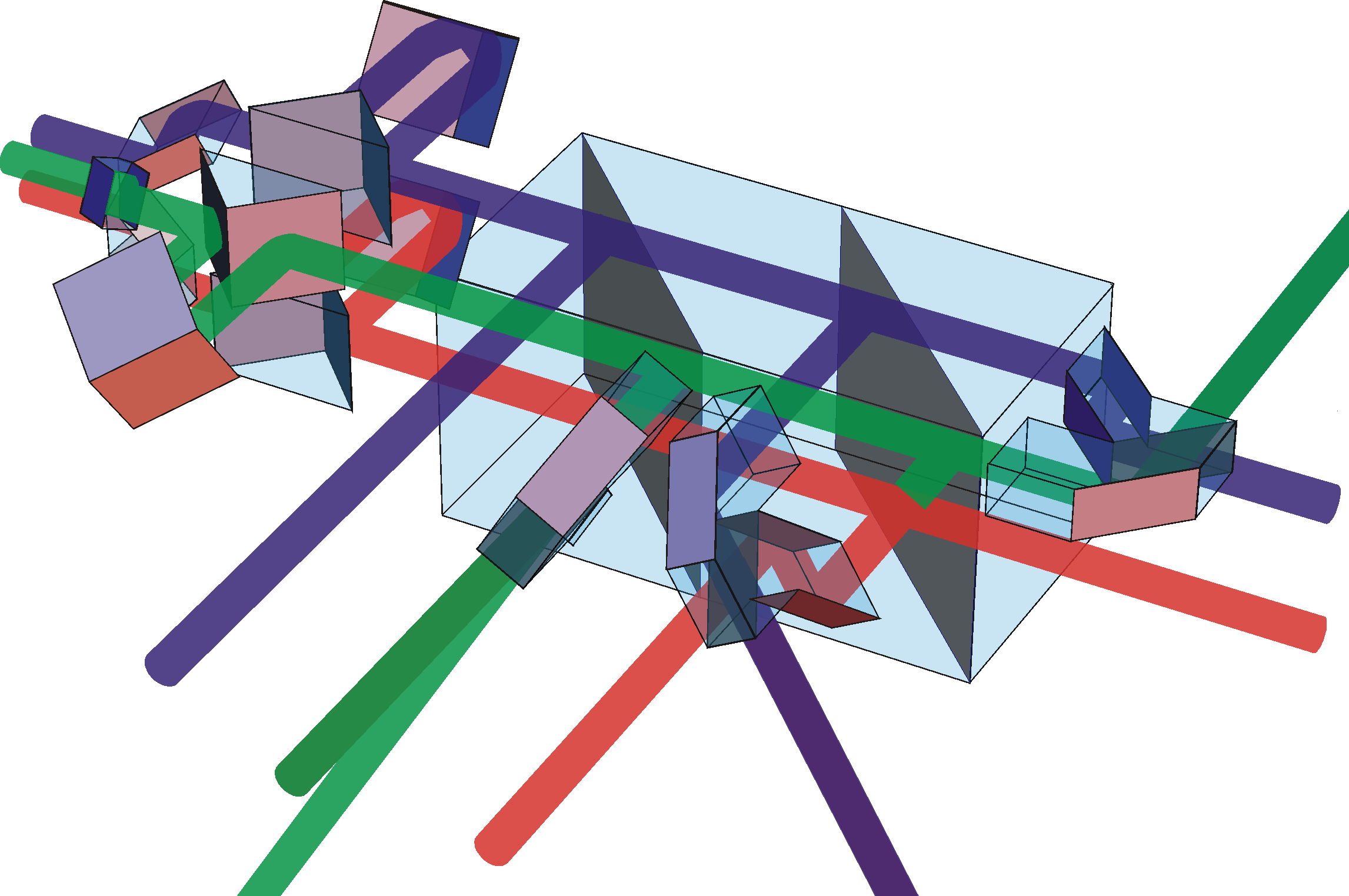

L’objectif du projet est la réalisation de ce bloc
en optique adhéré et d’un ou deux éclateurs de faisceaux (dans le cas
d’un seul les dimensions seront définies plus tard). Dans le cas qui nous
concerne, d’interférométrie en lumière blanche, il faut absolument réunir
de nombreuses et contraignantes conditions pour pouvoir mesurer correctement la
phase entre deux faisceaux.

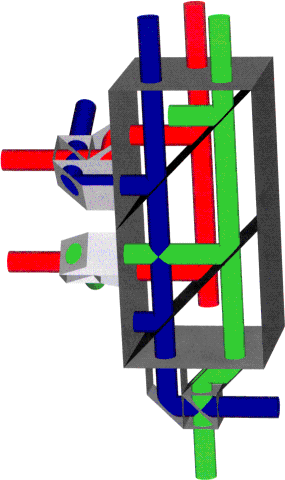

Ce bloc en optique adhérée ainsi que l’éclateur
de faisceaux devront satisfaire aux conditions suivantes :
·
L’angle
entre les faisceaux de sortie doit être inférieur à
. Il
faut bien entendu faire attention entre le rapport n (= 1.5 environ) entre les
angles internes (plus petits) et les angles externes au
bloc.
·
La qualité
de surface de chacune des faces est telle que le défaut introduit pour chaque
faisceaux est inférieur à λ/10.
·
L’épaisseur
différentielle de verre, c’est à dire la différence d’épaisseur de verre
traversée par chacun des faisceaux qui interfèrent, doit être inférieure à
1µm. Ceci ne pourra être réalisé que par un ultime polissage sur l’un des
composants (voir Annexe 2), avant ou après adhérence. Evidemment, il faut
pouvoir connaître avec précision l‘épaisseur de chacun des éléments.
·
Les
traitements optiques des différents éléments sont indiqués dans l’annexe
2. Un effort particulier devra être fait sur la surface semi-réfléchissante
des 3 interféromètres élémentaires, en raison des problèmes de
polarisation.
·
Le matériau
utilisé sera soit de la silice, soit équivalent (à préciser), suivant le
prix global de réalisation.
·
Une pièce adaptatrice (en métal, au minimum 4 trous pour
fixation sur d’autres pièces) doit être prévue pour le montage final du
bloc adhéré. Ce bloc devant pouvoir être positionné à l’endroit comme à
l’envers.
·
La température
d’utilisation est de 20°C.
La solution choisie est présentée dans les annexes
1 et 2. La première annexe présente les différents défauts possibles sur
chacun des éléments du bloc adhéré et les conséquences de ceux-ci sur la
qualité finale de chacun des éléments et du bloc en entier (les tolérances
indiquées dans cette annexe ne sont qu’indicatif). La seconde donne les
dimensions, les tolérances et les traitements optiques de chacun de ces éléments,
tout en sachant qu’il faudra lors du montage final s’assurer des
performances requises. En effet en ajoutant les tolérances de chacun des éléments
on ne peut satisfaire les tolérances globales, le repolissage d’un ou de
plusieurs éléments devant permettre d’atteindre les performances requises
(voir annexe 2).
La réalisation du bloc en optique adhérée sera menée
sur une durée inférieure à 14 semaines.
Toutes
les conditions précédentes étant réunies, il faudra fournir les documents
suivants :
·
La qualité
de surface d’onde des 6 faisceaux utiles.
·
Le tilt résiduel
entre chaque paire de faisceaux interférents.
·
L’épaisseur
différentielle résiduelle.
·
La courbe
de transmission pour chacun des 6 faisceaux utiles suivant les deux
polarisations sur le spectre [0.35 µm , 1.2 µm].
